KST MR320-P PF V2.0 Technische Details:Betriebsspannung (max.) [V]: 4,8 - 8,4Stellkraft[kg/cm]@6.0V: 4,5Stellkraft[kg/cm]@7.4V: 5,5Stellzeit [s/60°]@6.0V: 0.09Stellzeit [s/60°]@7.4V: 0.08Breite [mm]: 12Laenge [mm]: 23Hoehe [mm]: 27.5Gewicht [g]: 21Motortyp: CorelessFrequenzbereich: 1520us/333HzGetriebetyp: gehärteter StahlLagertyp: 2BBVerzahnung: 25T-5Servotyp: Industrie/ RobotikElektronik: DigitalPositionssensor: Magnetisch / Kontaktlos (kein Poti)Programmierbar: NeinWasserfest: NeinHersteller: KSTBesonderheitenStellbereich:±180° bei 500-2500us±90° bei 1000-2000usBesonderheiten: Position Feedback (PWM-Signal)

Specification:Rated Voltage: DC 24V (24-32V)Stalling Torque: 60kgf.cm@24VRated Torque: 20kgf.cm@24VSatllin Current: 5,25 ARatede Current: 1,25 ANo Load Speed: 0,12sec/60°Temp. Rang:-10 ... +65°CGear Set Material: Hardenet SteelPosition Sensor: ContactlessCase Dimensions: 40x20x40 Weight: 80gBall Bearing: 6High Life Span Version.

X22-7.4-M-860-1 HLS / PWMOperating Data:Signal: PWMRated Voltage: DC7.4VVoltage Range: DC6.0V-8.4VStalling Torque: 7.0N.m@7.4VRated Torque: 2.2N.m@7.4VStalling Current: 7.50 ARated Current: 1.98No load Speed: 0.15sec/60°@7.4VRated Speed 0.21sec/60°@7.4VWorking Frequency: 1500us/333HzDevault Travel Angel: +/- 100°= 200° Total when 500-2500 usTemperature Range: -10°C - +65°CProgrammable: YesSoft start: ProgrammableCase Material: Aluminum AlloyMotor Type: Brushless DC MotorGear Set Material: Hardened SteelPosition Sensor: ContactlessOutput Shaft: 25T-8 Case Dimensions: 45mm*22mm*52mm±0.2mmWeight: 128g±10%Ball Bearing: 6 BB Programmierbar mit KST-Tool 3 und KST-Tool 5Bitte beachten Sie die Servo-Spezifikation des Modell Herstellers bei der Auswahl der Servos.

Working Frequency: 1520us/333HzTemperature Range: -10?……+65?Case Material: Aluminum AlloyMotor Type: Brushless DC MotorGear Set Material: Hardened SteelPosition Sensor: ContactlessCase Dimensions: 40mm*20mm*40mm±0.2mmWeight: 75g±10%Ball Bearing: 6 BB /HLSPWM Feedback: No

KST X20-12-M-820-1 HLS / PWMTechnische Daten:Betriebsspannung [V]: 9.0 -13 VBlockierstrom @12 V: 3.25 ANennstrom @12V: 0.85 AStalling Torque [N/m]@12V: 3.5Rated Torque [N/m] @12V: 0.9Stellzeit ohne Belastung [s/60°]@12V: 0.09Nenn-Stellzeit [s/60°]@12V : 0.14 Stellbereich: +/- 50° 1000 -2000 us+/- 100° 500 - 2500 usArbeitstemperaturbereich: 10° - 65°CBreite [mm]: 20.0Laenge [mm]: 40.0Hoehe [mm]: 40.0Gewicht [g]: 75.0Motortyp: BrushlessSignal: PWMGetriebetyp: MetallLagertyp: 6BBVerzahnung: 25T-6Servotyp: Robotik / ModellbauElektronik: DigitalPositionssensor: HallgeberHersteller: KSTProgrammierbar mit KST-Tool #1Bitte beachten Sie die Servo-Spezifikation des Modell Herstellers bei der Auswahl der Servos.

KST X20-12-M-830-1 HLS / PWMOperating Data:Signal: PWMRated Voltage: DC12VVoltage Range: DC9.0V-13VStalling Torque: 4.5N.m@12VRated Torque: 1.1N.m@12VStalling Current: 3.25ARated Current: 0.85ANo-load Speed: 0.13sec/60°@12VRated Speed: 0.23sec/60°@12VWorking Frequency: 1520us/333HzDefault Travel Angle: ± 100°=200°Total When 500us-2500usTemperature Range: 10°C-65°CCase Material: Aluminum AlloyMotor Type: Brushless DC MotorGear Set Material: Hardened SteelPosition Sensor: ContactlessCase Dimensions: 40mm*20mm*40mm±0.2mmWeight: 80g±10%Ball Bearing: 6 BBProgrammierbar mit KST-Tool #1Bitte beachten Sie die Servo-Spezifikation des Modell Herstellers bei der Auswahl der Servos.

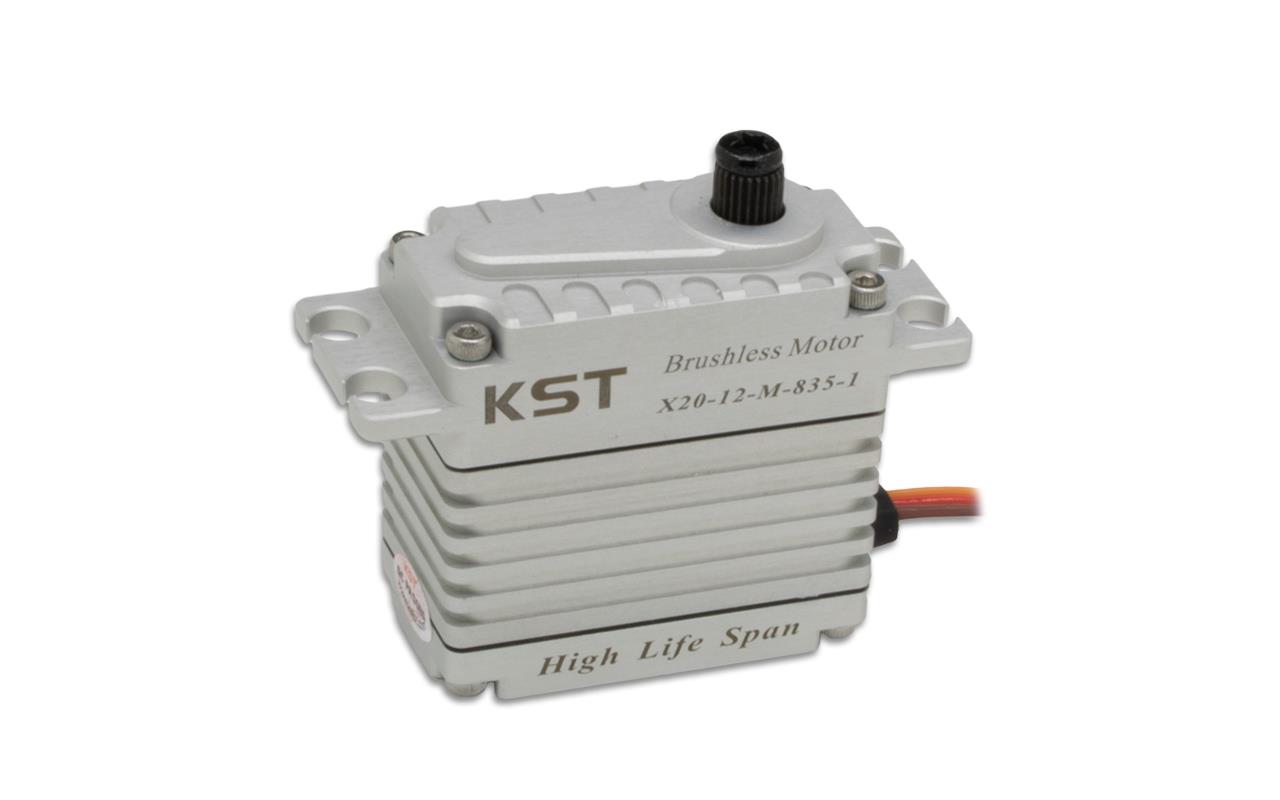

KST X20-12-M-835-1 HLS / PWMTechnische Details:Betriebsspannung[V]: 9,0 – 12,0Torque [kgf.cm]@12,0V: 48,0Stellzeit [s/60°]@12,0V: 0,14Blockierstrom [A]@12,0V: 3,25 Breite [mm]: 20,0Länge [mm]: 40,0Höhe [mm]: 40,0Gewicht [g]: 75,0Motortyp: BrushlessFrequenzbereich: 1520us/333Hz, 500us-2500usGetriebetyp: Stahl HLSLagertyp: 6BB HLSVerzahnung: 25T-6Servotyp: StandardElektronik: DigitalPositionssensor: Contactless / HallgeberWasserfest: NeinSoftstart: ProgrammierbarProgrammierbar: JaHersteller: KSTProgrammierbar mit KST-Tool #3 und KST-Tool #5.Bitte beachten Sie die Servo-Spezifikation des Modell Herstellers bei der Auswahl der Servos.

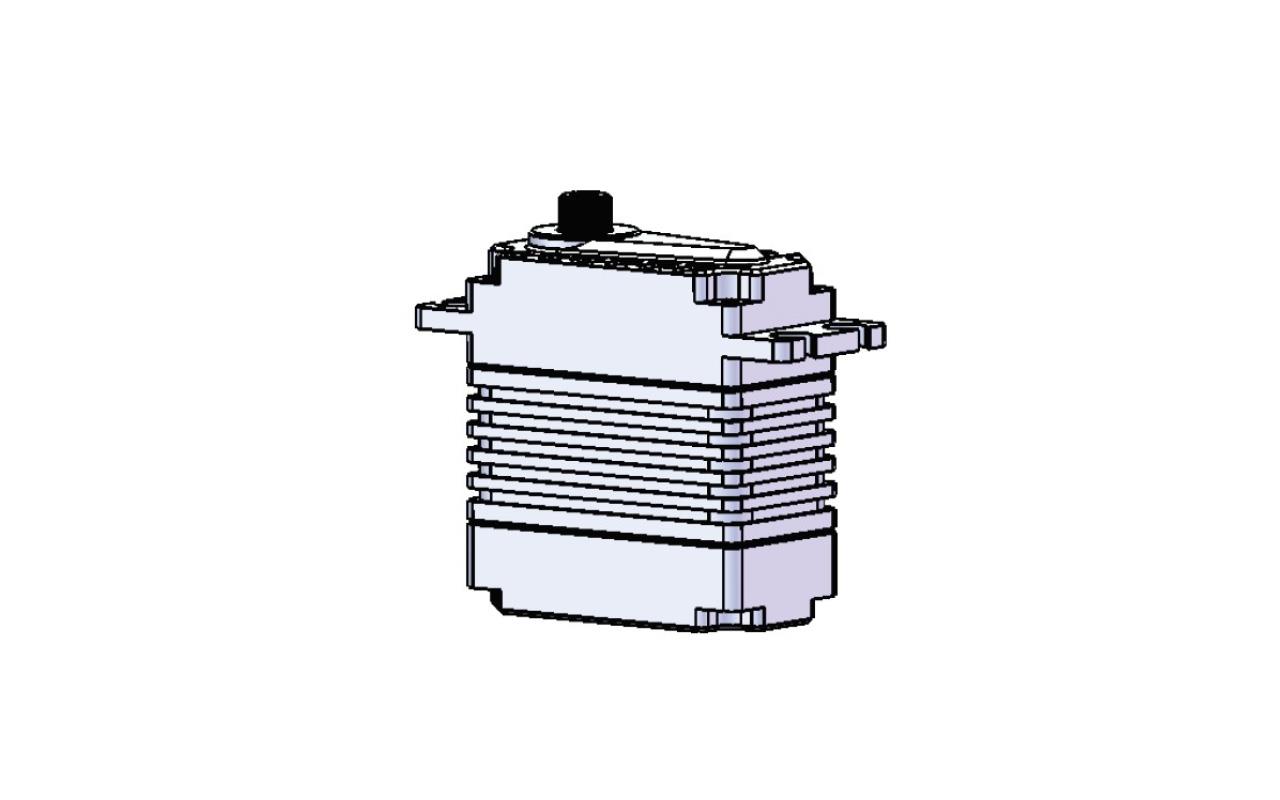

X20-12-M-850-1 V8.0 HLS / PWMOperating Data:Signal: PWMRated Voltage: DC12.0VVoltage Range: DC9.0V-13VStalling Torque: 6.5N.m@12VRated Torque: 2.0N.m@12VStalling Current: 5.00ARated Current: 1.30ANo-load Speed: 0.14sec/60°@12VRated Speed: 0.23sec/60°@12VWorking Frequency: 1520us/333HzDefault Travel Angle: ± 100°=200°Total When 500us-2500usTemperature Range: -10?……+65?Case Material: Aluminum AlloyMotor Type: Brushless DC MotorGear Set Material: Hardened SteelPosition Sensor: ContactlessCase Dimensions: 40mm*20mm*44mm±0.2mmWeight: 86g±10%Ball Bearing: 6 BBProgrammierbar mit KST-Tool #1Bitte beachten Sie die Servo-Spezifikation des Modell Herstellers bei der Auswahl der Servos.

Das KST X20-7.4-M-805-1 V8.0 HLS ist ein High End Heli Heckservo mit robustem HLS Getriebe und Hallsensor zur Positionsabtastung. Bei diesem Servo gibt es keine Kompromisse. Es wurde ausnahmslos auf Performance am Heckrotor getrimmt. So ergibt sich eine ultra schnelle Reaktionszeit bei einer ordentlichen Stellkraft. Gepaart mit der Haltbarkeit des HLS Getriebe und des Hallgebers ist es eines der besten Heckservos am Markt.Technische Details:Betriebsspannung[V]: 6,0 - 8,4Torque [kgf.cm]@6,0V: 9,0Torque [kgf.cm]@7,4V: 11,0Torque [kgf.cm]@8,4V: 12,0Stellzeit [s/60°]@6,0V: 0,040Stellzeit [s/60°]@7,4V: 0,035Stellzeit [s/60°]@8,4V: 0,030Breite [mm]: 20,0Länge [mm]: 40,0Höhe [mm]: 40,0Gewicht [g]: 75,0Motortyp: BrushlessFrequenzbereich: 760us/560Hz, 450us-1050usGetriebetyp: StahlLagertyp: 6BB /HLSVerzahnung: 25T-6Servotyp: Standard HeckservoElektronik: DigitalPositionssensor: Contactless / HallgeberWasserfest: NeinSoftstart: ProgrammierbarProgrammierbar: JaHersteller: KSTProgrammierbar mit KST-Tool #3 und #5Bitte beachten Sie die Servo-Spezifikation des Modell Herstellers bei der Auswahl der Servos.

Das KST X20-7.4-M-820-1 V8.0 HLS ist ein High End Servo mit robustem HLS Getriebe und Hallsensor zur Positionsabtastung. Bei diesem Servo gibt es keine Kompromisse. Es wurde ausnahmslos auf Performance und Haltbarkeit getrimmt. So ergibt sich eine hohe Stellkraft bei trotzdem schnellen Reaktionszeiten. Gepaart mit der Haltbarkeit des HLS Getriebe und des Hallgebers ist es eines der robustesten Servos am Markt.Technische Details:Betriebsspannung[V]: 6,0 - 8,4Torque [kgf.cm]@7,4V: 30,0Stellzeit [s/60°]@7,4V: 0,09Breite [mm]: 20,0Länge [mm]: 40,0Höhe [mm]: 40,0Gewicht [g]: 75,0Motortyp: BrushlessFrequenzbereich: 1520us/333Hz, 500us-2500usGetriebetyp: StahlLagertyp: 6BB /HLSVerzahnung: 25T-6Servotyp: StandardElektronik: DigitalPositionssensor: Contactless / HallgeberWasserfest: NeinSoftstart: ProgrammierbarProgrammierbar: JaHersteller: KSTProgrammierbar mit KST-Tool #3 und KST-Tool #5.Bitte beachten Sie die Servo-Spezifikation des Modell Herstellers bei der Auswahl der Servos.

Technische Details:Betriebsspannung[V]: 6,0 - 8,4Torque [kgf.cm]@7,4V: 38,0 Stellzeit [s/60°]@7,4V: 0,13Breite [mm]: 20,0Länge [mm]: 40,0Höhe [mm]: 40,0Gewicht [g]: 75,0Motortyp: BrushlessFrequenzbereich: 1520us/333Hz, 500us-2500usGetriebetyp: StahlLagertyp: 6BB / HLSVerzahnung: 25T-6Servotyp: StandardElektronik: DigitalPositionssensor: Contactless / HallgeberWasserfest: NeinSoftstart: ProgrammierbarProgrammierbar: JaHersteller: KSTProgrammierbar mit KST-Tool #3 und KST-Tool #5.Bitte beachten Sie die Servo-Spezifikation des Modell Herstellers bei der Auswahl der Servos.

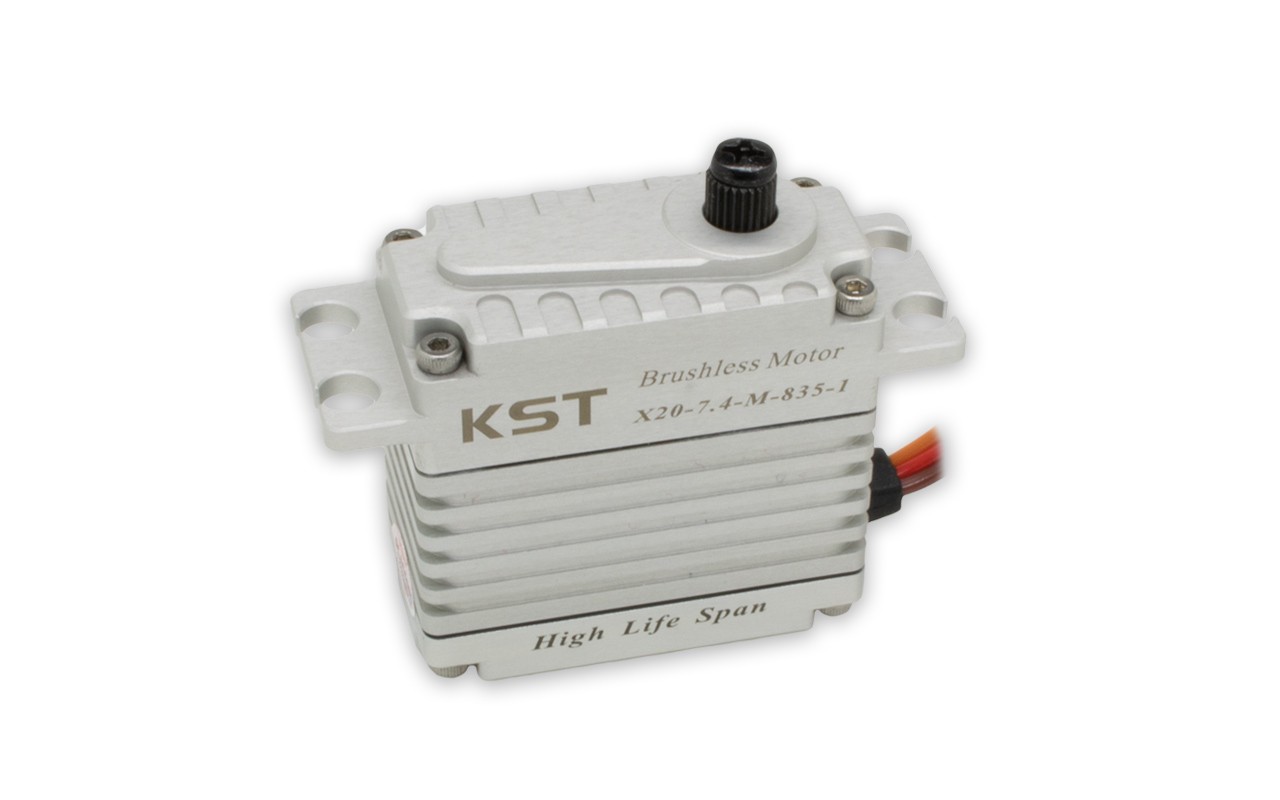

KST X20-7.4-M-835-1 HLS / PWMOperating Data:Signal: PWMRated Voltage: DC7.4VVoltage Range: DC6.0V-8.4VStalling Torque: 4.0N.m@7.4VRated Torque: 1.0N.m@7.4VStalling Current: 4.95ARated Current. 1.25ANo-load Speed. 0.13sec/60°@7.4VRated Speed. 0.24sec/60°@7.4VWorking Frequency. 1520us/333HzDefault Travel Angle. ± 100°=200°Total When 500us-2500usTemperature Range: -10°C……+65°CCase Material: Aluminum AlloyMotor Type: Brushless DC MotorGear Set Material: Hardened SteelPosition Sensor: ContactlessCase Dimensions: 40mm*20mm*40mm±0.2mmWeight: 80g±10%Ball Bearing: 6 BBProgrammierbar mit KST-Tool 3 und KST-Tool 5Bitte beachten Sie die Servo-Spezifikation des Modell Herstellers bei der Auswahl der Servos.

X20-7.4-M-850-1 HLS / PWMOperating DataSignal: PWMRated Voltage: DC7.4VVoltage Range: DC6.0V-8.4VStalling Torque: 5.5N.m@7.4VRated Torque: 1.5N.m@7.4VStalling Current: 7.50ARated Current: 1.75ANo-load Speed: 0.14sec/60°@7.4VRated Speed: 0.23sec/60°@7.4VWorking Frequency: 1520us/333HzDefault Travel Angle: ± 100°=200°Total When 500us-2500usTemperature Range: -10?……+65?Case Material: Aluminum AlloyMotor Type: Brushless DC MotorGear Set Material: Hardened SteelPosition Sensor: ContactlessCase Dimensions: 40mm*20mm*44mm±0.2mmWeight: 86g±10%Ball Bearing: 6 BBProgrammierbar mit KST-Tool 3 und KST-Tool 5Bitte beachten Sie die Servo-Spezifikation des Modell Herstellers bei der Auswahl der Servos.

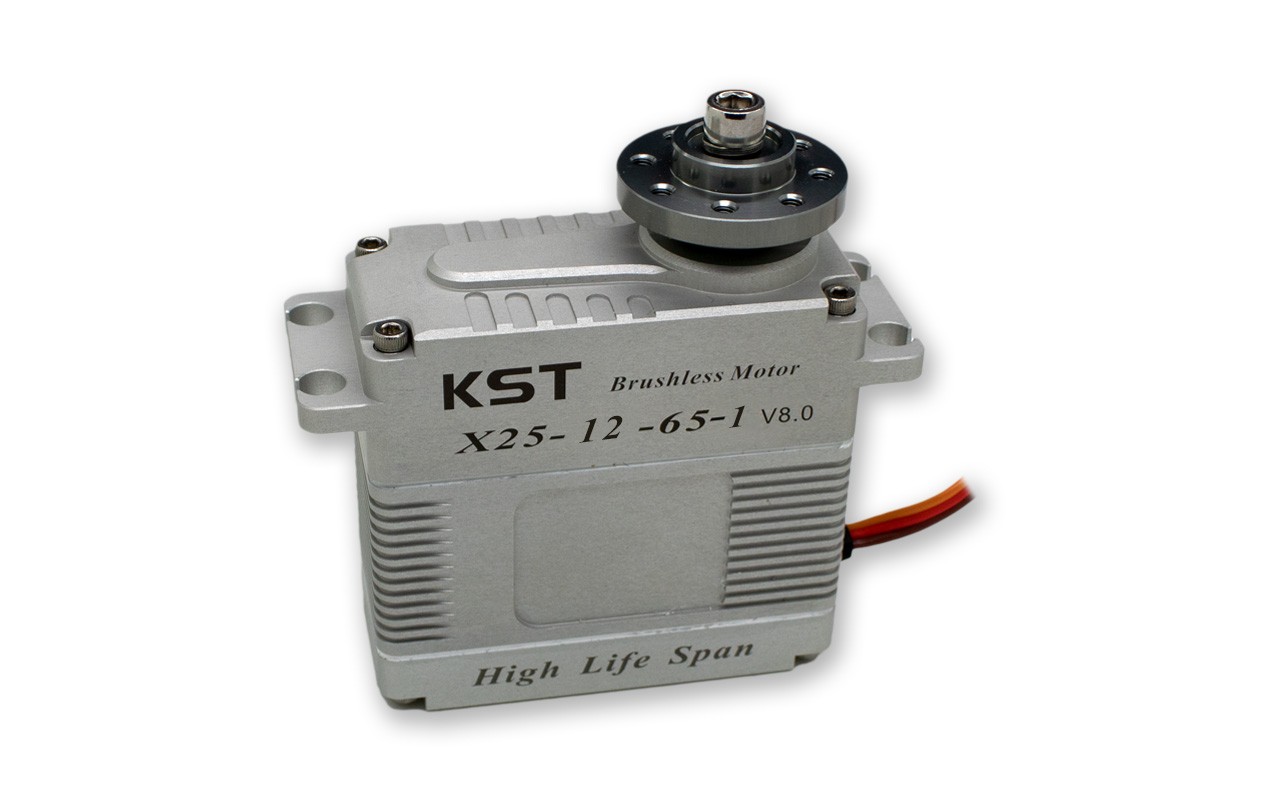

X25-12-65-1 HLS PF V8.0Technische Daten:Betriebsspannung [V]: 9 - 12 VStellkraft[N.m]@4.8V: --Stellkraft[N.m]@9.0V: 7.0Stellkraft[N.m]@12.0V: 8.5Stellkraft[N.m]@13.0V: 9.0Stellzeit [s/60°]@4.8V: --Stellzeit [s/60°]@9.0V: 0.32Stellzeit [s/60°]@12.0V: 0.24Stellzeit [s/60°]@13.0V: 0.23Breite [mm]: 30Laenge [mm]: 65Hoehe [mm]: 64.5Gewicht [g]: 280Motortyp: BrushlessStellbereich: +/- 50° 1000 -2000 usSignal: PWMGetriebetyp: MetallLagertyp: 6BBVerzahnung: 25T-10Servotyp: Robotik / ModellbauElektronik: DigitalPositionssensor: HallgeberPosition Feedback: PWM-SignalProgrammierbar: JaSoftstart: ProgrammierbarHersteller: KSTProgrammierbar mit KST-Tool 3 und KST-Tool 5

X25-8.4-65-1 HLS V8.0Technische Daten:Betriebsspannung [V]: 6.0 -8.4 VTorque[kgf.cm]@4.8V: --Torque[kgf.cm]]@6.0V: 60Torque[kgf.cm]]@7.4V: 70Torque[kgf.cm]]@8.4: 78Stellzeit [s/60°]@4.8V: --Stellzeit [s/60°]@6.0V: 0.24Stellzeit [s/60°]@7.4V: 0.20Stellzeit [s/60°]@8.4V: 0.18Breite [mm]: 30Laenge [mm]: 65Hoehe [mm]: 64.5Gewicht [g]: 280Motortyp: BrushlessStellbereich: +/- 50° 1000 -2000 usSignal: PWMGetriebetyp: MetallLagertyp: 7BBVerzahnung: 25T-12Servotyp: Robotik / ModellbauElektronik: DigitalPositionssensor: PotentiometerWasserfest: NeinSoftstart programmierbar: Ja Hersteller: KSTProgrammierbar mit KST-Tool 3 und KST-Tool 5

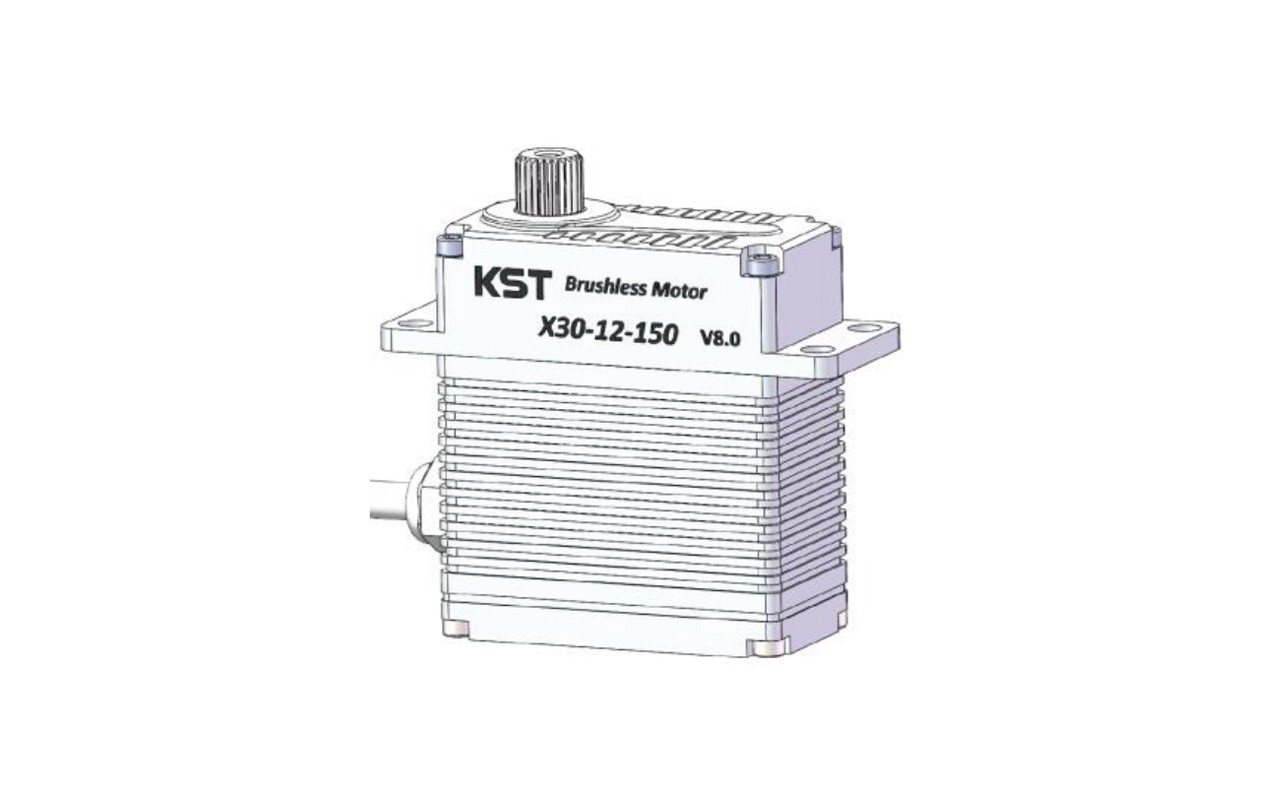

KST X30-12-150-1 V8.0 HLS / PWMTechnische Daten:Signal: PWMRated Voltage: DC12VVoltage Range: DC8.4V-12VTorque: 105kgf.cm@8.4V 150kgf.cm@12VSpeed: 0.25sec/60°@8.4V 0.17sec/60°@12VWorking Frequency: 1520us/333HzDefault Travel Angle: ±50°=100° TotalTemperature Range: -20°……+65°Case Material: Aluminum AlloyMotor Type: Brushless DC MotorGear Set Material: Hardened SteelPosition Sensor: PotentiometerCase Dimensions: 64mm*33mm*74mm±0.2mmWeight: 360g±10%Ball Bearing: 6 BBProgrammierbar mit KST-Tool 3 und KST-Tool 5

KST X30-12-165-1 V8.0 HLS / PWMTechnische Daten:Signal: PWMRated Voltage: DC12VVoltage Range: DC8.4V-12VTorque: 115kgfcm@8.4V165kgf.cm@12VSpeed: 0.27sec/60°@8.4V0.18sec/60°@12VWorking Frequency: 1520us/333HzDefault Travel Angle: ±50°=100° TotalTemperature Range: -20?……+65?Case Material: Aluminium AlloyMotor Type: Brushless DC MotorGear Set Material: Hardened SteelPosition Sensor: PotentiometerCase Dimensions: 64mm*33mm*94mm±0.2mmWeight: 435g±10%Ball Bearing: 7 BBProgrammierbar mit KST-Tool 3 und KST-Tool 5

KST X30-12-200-1 V8.0 HLS / PWMTechnische Daten:Signal: PWMRated Voltage: DC12VVoltage Range: DC8.4V-12VStalling Torque: 200kgf.cm@12VRated Torque: 60kgf.cm@12VStalling Current: 8.80ARated Current: 2.40ANo-load Speed: 0.27sec/60°@12VRated Speed: 0.37sec/60°@12VWorking Frequency: 1520us/333HzDefault Travel Angle. ±50°=100° TotalTemperature Range. -20?……+65 °CCase Material. Aluminum AlloyMotor Type: Brushless DC MotorGear Set Material. Hardened SteelPosition Sensor: PotentiometerCase Dimensions: 64mm*33mm*107mm±0.2mmWeight: 550g±10%Ball Bearing: 7 BBProgrammierbar mit KST-Tool 3 und KST-Tool 5

X30-28-180-1 V8.0 HLS / PWMTechnische DatenSignal: PWMRated Voltage: DC28VVoltage Range: DC24V-32VTorque: 135kgf.cm@24V 180kgf.cm@28VSpeed: 0.24sec/60°@24V 0.18sec/60°@28VWorking Frequency: 1520us/333HzDefault Travel Angle: ±50°=100° TotalTemperature Range: -20?……+65?Case Material: Aluminum AlloyMotor Type: Brushless DC MotorGear Set Material: Hardened SteelPosition Sensor: PotentiometerCase Dimensions: 64mm*33mm*94mm±0.2mmWeight: 435g±10%Ball Bearing: 7 BBProgrammierbar mit KST-Tool 3 und KST-Tool 5

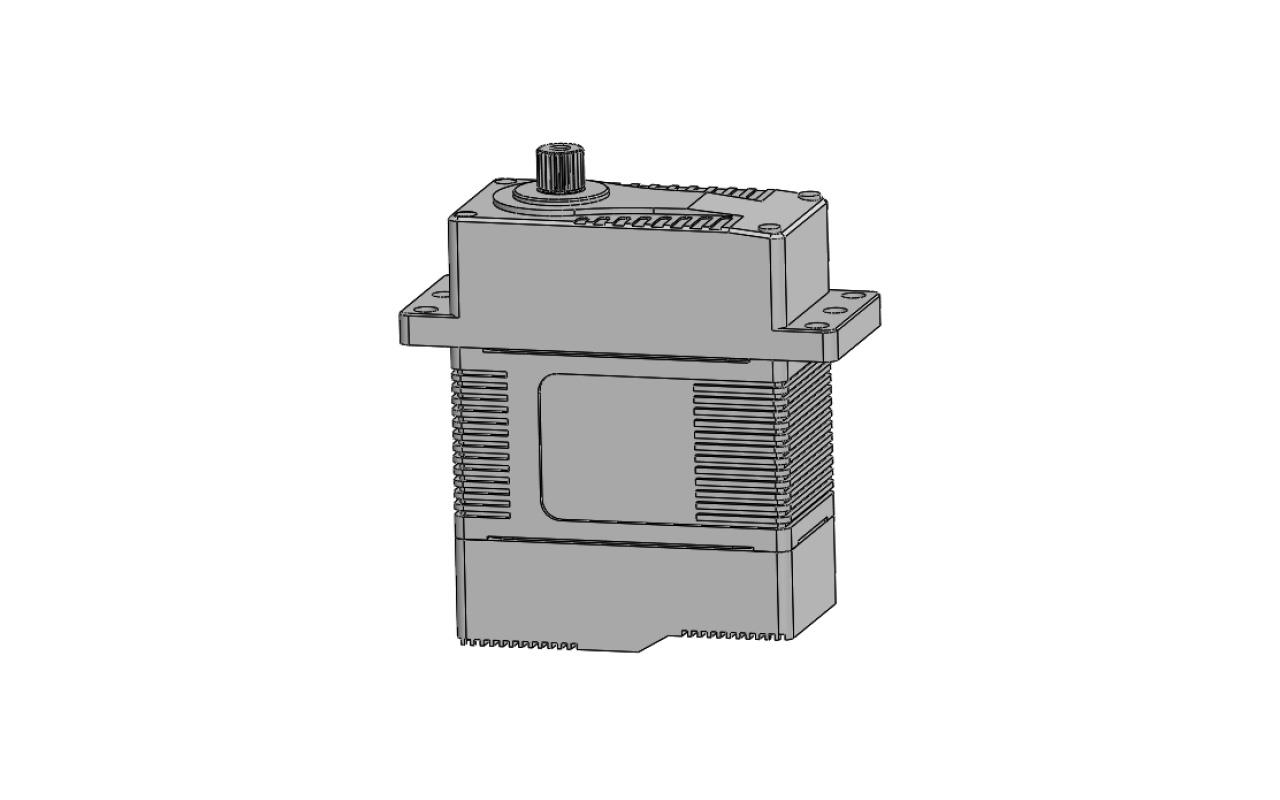

X50-28-350-1 V8.0 HLS / PWMTechnische DatenSignal: PWMRated Voltage: DC28VVoltage Range: DC24V-32VStalling Torque: 350kgf.cm@28VRated Torque: 90kgf.cm@28VNo-load Speed: 0.22sec/60°@28VRated Speed: 0.28sec/60°@28VStalling Current: 8.0ARated Current: 1.90AWorking Frequency: 1520us/333HzDefault Travel Angle: ±50°=100° TotalTemperature Range: -20?……+65?Case Material: Aluminum AlloyMotor Type: Brushless DC MotorGear Set Material: Hardened SteelPosition Sensor: PotentiometerCase Dimensions: 86.8mm*45mm*109mm±0.2mmWeight: 860g±10%Ball Bearing: 7 BBProgrammierbar mit KST-Tool 3 und KST-Tool 5

X30-28-625-1 V8.0 HLS / PWMTechnische DatenSignal: PWMRated Voltage: DC28VVoltage Range: DC24V-32VStalling Torque: 625kgf.cm@28VRated Torque: 200kgf.cm@28VStalling Current: 10.0ARated Current: 2.20ANo-load speed: 165°/S@25?Rated Speed: 120°/S@25?Travel Angle: ±50°@1000-2000usOperating Temperature Range: -10?……+65?Case Material: Aluminum Alloy 7075Splash Surface Treatment: OptionalSalt Water Resistance: OptionalEMI/RFI Shielding: OptionalMotor Type: BrushlessGear Set Material: Titanium/Hardened SteelPosition Sensor: PotentiometerPosition Feedback: OptionalShielded Connecting Cable: J30J-15TJL(1500mm) (900mm:Optional) Ball Bearing: 7 BBProgrammierbar mit KST-Tool 3 und KST-Tool 5
